罐下采样器(柔性折臂式)

湖北js555888金沙终年专业设计生产种种罐下采样器,质量可靠,效劳完善。

  • 定制咨询: 027-81948788
  • 产地: 湖北
  • 型号: HCYG-K型

一、概述
       为相识决储罐内液体采样繁琐的问题,我公司凭证国家标准GB/T4756-1998《石油液体手工取样法》磨练的划定,团结多年采样器的生产实践履历研制出的HCYG型系列罐下采样器产品,深受用户好评,储罐罐下采样器有如下优越性:
 1、所接纳的油样准确性高 ;
 2、操作简朴、利便:采样工不需上罐,这样既减轻了采样工人的劳动强度又包管了清静,特殊是在天气卑劣条件下,更能显示其优越性。
 3、自动化水平高,节约采样时间,提高事情效率。
 4、操作箱一体化设计,便于用户操作、装置、维修。
 5、取样无残留,取样嘴无滴漏。
 6、苯等有毒介质罐均为密闭耐压玻璃瓶取样,确保采样工的康健,无清静之忧。

二、适用规模

 适用介质规模:石脑油、汽油、煤油、柴油、原油、蜡油、沥青、化工质料等
 接纳形式:相对点、定点采样、相对点或定点的混和液均质采样。
 情形温度:-15℃~90℃ (凭证详细情形加装保温顺伴热)
 样品流入取样瓶方法:液高压力或吹扫驱动
 系统洗濯驱动方法:气动泵(需配0.3MPa~0.8MPa气源)、手动泵

三、型号与选型


选型要领:
      (一)、匀称性介质罐下采样器
 1、HCYG-K型:用于内浮顶罐、外浮顶罐
 2、HCYG-X型:用于拱顶罐、内浮顶罐、外浮顶罐 ;
 3、HCYG-H型:用于无搅拌装备的拱顶罐、内浮顶罐、外浮顶罐 ;
 4、HCYG-I型:专门用于无搅拌装备的矮型拱顶罐
 5、HCYG-G型:专门用于有搅拌装备的拱顶罐及内浮顶罐,在满罐条件下取顶部、上部、中部、下部、底部、出口样。
       以上型号取样器均适用于匀称性液体取样,其采样随念头构按GB/T4756-1998《石油液体手工取样法》取样原则设置 :
 (1)、上部样、中部样、下部样
 (2)、上部样、中部样、出口液面样
 上部样:液面下1/6处中部样:液面下1/2、
 下部样:液面下5/6出口液面样(油品输出管道的最低点)
 也可增添底部样品(距离罐底150-300mm)、顶部样品(液面下150-300mm)

罐下取样器


四、结构形式特点

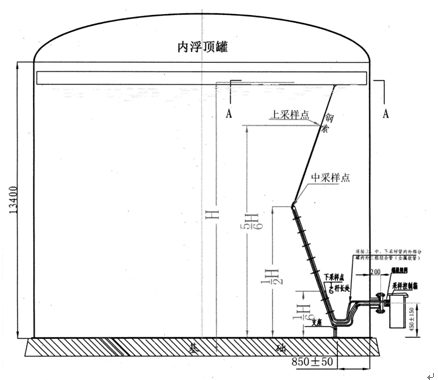

HCYG-K型(柔性折臂式)罐下采样器

1、结构形式

与老式采样器CYⅡ型类似,与CYⅡ型差别之处在于:用钢索取代上折臂、采样支持管接纳密闭大管型,大幅度增添了采样器在油品的相对刚性、在减轻采样器内部件自重同时大幅度降低了采样器内件对浮盘的水平偏向的拽力,杜绝了浮盘“卡死”的效果,是极为理想的罐下采样器。

罐下采样器

2、手艺特点:

优点一:用钢索取代了上折臂,采样器内件重量轻约一半,自身浮力抵消了84%-92%因重力引起的采样器对浮盘的拉力,使浮盘遭受的作用力不凌驾20Kg,是古板折臂式的10%以下,并且水平偏向的作用力不凌驾10Kg,是古板折臂式的5%以下,阻止古板折臂式因对浮盘的作用而爆发倾盘、卡死的征象。

优点二:采样支持杆用密闭大管型手艺,大幅度增添了采样器在油品中的相对刚性,可阻止古板采样支持杆因重力而爆发弓形弯曲而使得采样点位置偏离理论位置,提高采样精度。

优点三:上、中、下采样点完全凭证液高而同步按采样比例5/6、1/2、1/6升降。采样误差仅1%,较古板方法更准确。

优点四:采样高度2-4米内也可取样,取样误差在SH/T3414-1999划定的5%的规模之内。

3、事情原理:

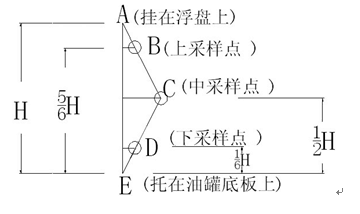

HCYG-K型采样器罐内采样机构为等腰三角形ACE组成:AC臂用钢索,CE臂用钢管及拉弦增强臂组成。

上采样点B、中采样点C、下采样点D按下图的位置牢靠在AC臂、CE臂上,其中:AC= CE, AB=DE=1/6AC =1/6CE

挂点A随液面笔直升降时,无论AE大。匆何桓叨戎礖)怎么样转变,凭证等腰三角形几何学原理B、C、D的相对高度稳固, 始终坚持5/6H、1/2H、1/6H值稳固。从而采样器可以严酷按采样标准所划定的方法自动获取样品。



五、使用要领

1、气动方法:将采样箱内气动开关旋转到“开”的状态,气动泵自动开启1-2分钟左右把各采样管内陈积液置换为新鲜的油样 ;

手动方法:将旋转手动泵8-12转把各采样管内陈积液置换为新鲜的油样 ;

2、然后将开启采样箱内采样阀,如 采上部样,开启标记为“上”的的控制球阀即可,如采底部样,开启标记为“底”的的控制球阀即可 ;

3、采样完毕,关闭气源开关及采样阀。


六:装置及注重事项

( 一)、装置说明:

A、若是接纳气动采样,需要用户在采样器装置法兰周围设置一条压缩空气管线,压缩空气的压力大于0.3Mpa,管线直径为DN15即可。

B、如需伴热用户应在装置法兰处设置一条DN15蒸汽管线和疏水阀。

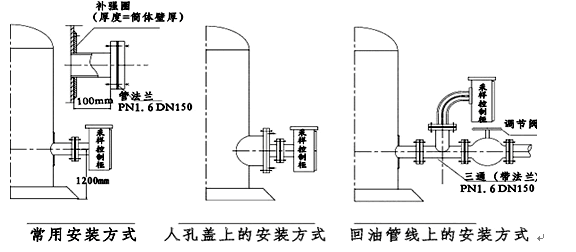

(二)、罐外装置图:

1、带采样箱的装置方法

罐下采样器装置

注:

如上述两图所示 ,用户需要预制带接受法兰PN2.0DN150 RF SH3406-96,法兰端面距罐壁160mm或按用户要求,便于采样操作,油罐采样中心孔距地面1200mm ;

油罐基础高度低于700mm的,包管所开的孔中心至地面总高1200mm为宜。如油罐基础高度高于700mm的,包管所开的孔中心至地面总高在1200~1600 mm ;

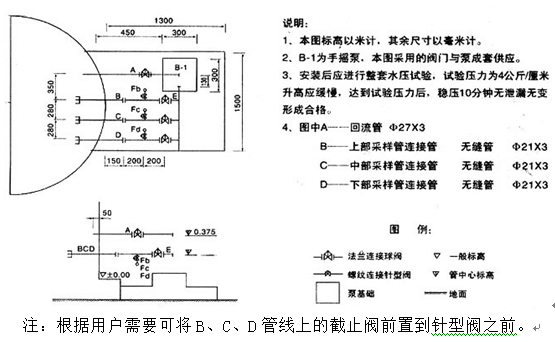

2、不带采样箱的装置方法


注:凭证用户需要可将B、C、D管线上的阻止阀前置到针型阀之前。

七、配套说明

(一)、操作箱简介

1、操作箱内置流体分派管线,可以包管用户可以取得上、中、下三点的样品,也可取得上、中、下三点的样品的等容积的混淆样。

2、操作箱内置动力装置以增进采样介质的循环,可以是手摇泵、气动泵,凭证用户的油品特征而匹配。

3、粘度大的油品的箱体一样平常为夹套保温型 ;

4、配防盗设施。

(二)、手摇泵简介

转子手摇泵提供了一种从圆桶、桶、储罐或大桶内分派或传输非粘性液体的清静而利便的要领。

具有流量大,阻力小,寿命长等优点。

(三)、气动泵简介

1、气动磁力泵简介

气动泵磁力泵是我公司与气动泵科研单位研制的新型的气动泵,具有如下特点:

(1)、全密闭,泵体与介质疏散,无渗漏,很是清洁,可实现大颗粒流通,是理想的液体介质循环泵。

(2)、防爆性能高,不爆发静电。免维护性能高,寿命长。

2、气动齿轮泵简介

气动齿轮泵是我公司与气动马达泵和齿轮泵科研单位相助研制的新型气动齿轮泵,特点是:

(1)、当一个齿进入另一个齿的流体空间时,液体就被机械性地挤倾轧来。结构可靠、事情稳固,可运送原油、污油、蜡油、沥青等粘性大的介质。

(2)、防爆性能高,不爆发静电。免维护性能高,寿命长。
